无轴滚筒筛

无轴滚筒筛介绍: 无轴滚筒筛也叫滚筒筛沙机,它是对物料大小进行分处理的筛分设备,工艺布置简单,主要由进出料口、电机、减速机、机架、滚筒装置等组成,可以用于化工、焦化厂、矿山、电厂、建材、冶金等行业,常用在中、细粒物料的分筛分,以提高物料的质量。

产品介绍 15038277266

无轴滚筒筛叫滚筒筛沙机,它是对物料大小进行分处理的筛分设备,工艺布置简单,主要由进出料口、电机、减速机、机架、滚筒装置等组成,可以用于化工、焦化厂、矿山、电厂、建材、冶金等行业,常用在中、细粒物料的分筛分,以提高物料的质量。滚筒筛分机采用特制筛网,筛分效率高,使用寿命长;安装倾斜角小,筛孔不易堵塞;结构简单,维修方便;运行平稳,噪音较低;占据空间小,便于工艺布置。

用途 15038277266

一、石料场中用于大小石子分.以及分离出泥土和石粉.
二、沙石场中用与沙石分离.
三、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)
四、化工行业,选矿行业用于大小块状物分及分离粉状物质.

工作原理 15038277266

滚筒筛分机是以倾斜的方式安装在机架上的,电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。滚筒筛沙机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。

结构组成 15038277266

滚筒筛分机是一代新型的筛料设备。滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。整体与地平面成倾斜状态,外部被密封隔离罩所密封(可选密封),以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。

主要特点 15038277266

1、滚筒筛沙机物料适应性广:回转筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。
2、滚筒筛沙机进料方式简单多样:我厂研制的回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
3、滚筒筛沙机筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
4、滚筒筛砂机筛分量大、易于大型化:在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,易大型化。
5、自身能耗小:我厂研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
6、工作环境好:整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
7、设备噪音低:回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
8、使用寿命长,维修量小:回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小。
9、检修方便:设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

性能优势 15038277266

滚筒筛分机可设有梳型清筛机构,在筛分过程中可通过梳型清筛机构(可选拍打装置)与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。
在使用过程中,运转缓慢均匀,冲击振动很小、工作平稳、其安装简单,有时甚至不需要专门的基础。可以直接放置于平整的地面或楼板上及料仓下。该机易于密闭收尘、维修量小、维修简单、使用寿命长。是耐火材料、煤、河砂分、砂石块分中经常使用的设备。

技术参数 15038277266

滚筒筛型号 滚筒筛规格(m) 简体倾角 简体转速(转/分) 筛孔尺寸(mm)

进料粒度(mm)

产量(m³/h) 电机功率(kw)
筛孔(2mm) 筛孔(20mm)
GTS820 Φ0.8×2 32 1-20 网孔尺寸×2.5 8 30 3
GTS830 Φ0.8×3 32 1-20 网孔尺寸×2.5 10 50 3
GTS1030 Φ1×3 25 1-20 网孔尺寸×2.5 12 60 4
GTS1040 Φ1×4 25 1-20 网孔尺寸×2.5 15 80 4
GTS1230 Φ1.2×3 20 1-20 网孔尺寸×2.5 16 100 5.5
GTS1240 Φ1.2×4 20 1-20 网孔尺寸×2.5 18 120 5.5
GTS1250 Φ1.2×5 20 1-20 网孔尺寸×2.5 20 140 5.5
GTS1530 Φ1.5×3 17 1-20 网孔尺寸×2.5 20 120 5.5
GTS1540 Φ1.5×4 17 1-20 网孔尺寸×2.5 22 150 7.5
GTS1550 Φ1.5×5 17 1-20 网孔尺寸×2.5 25 180 11


视频展示 15038277266

可根据不同原料及要求加工定制相应机型。

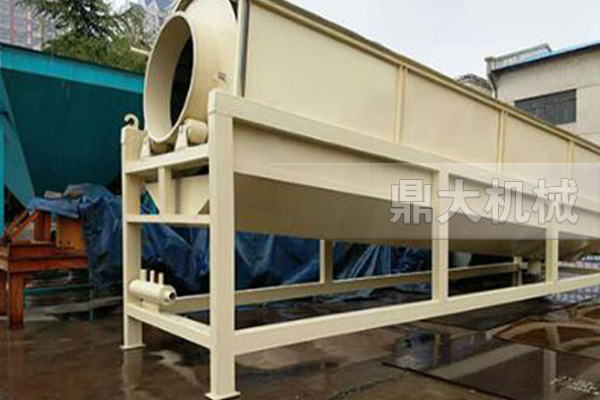

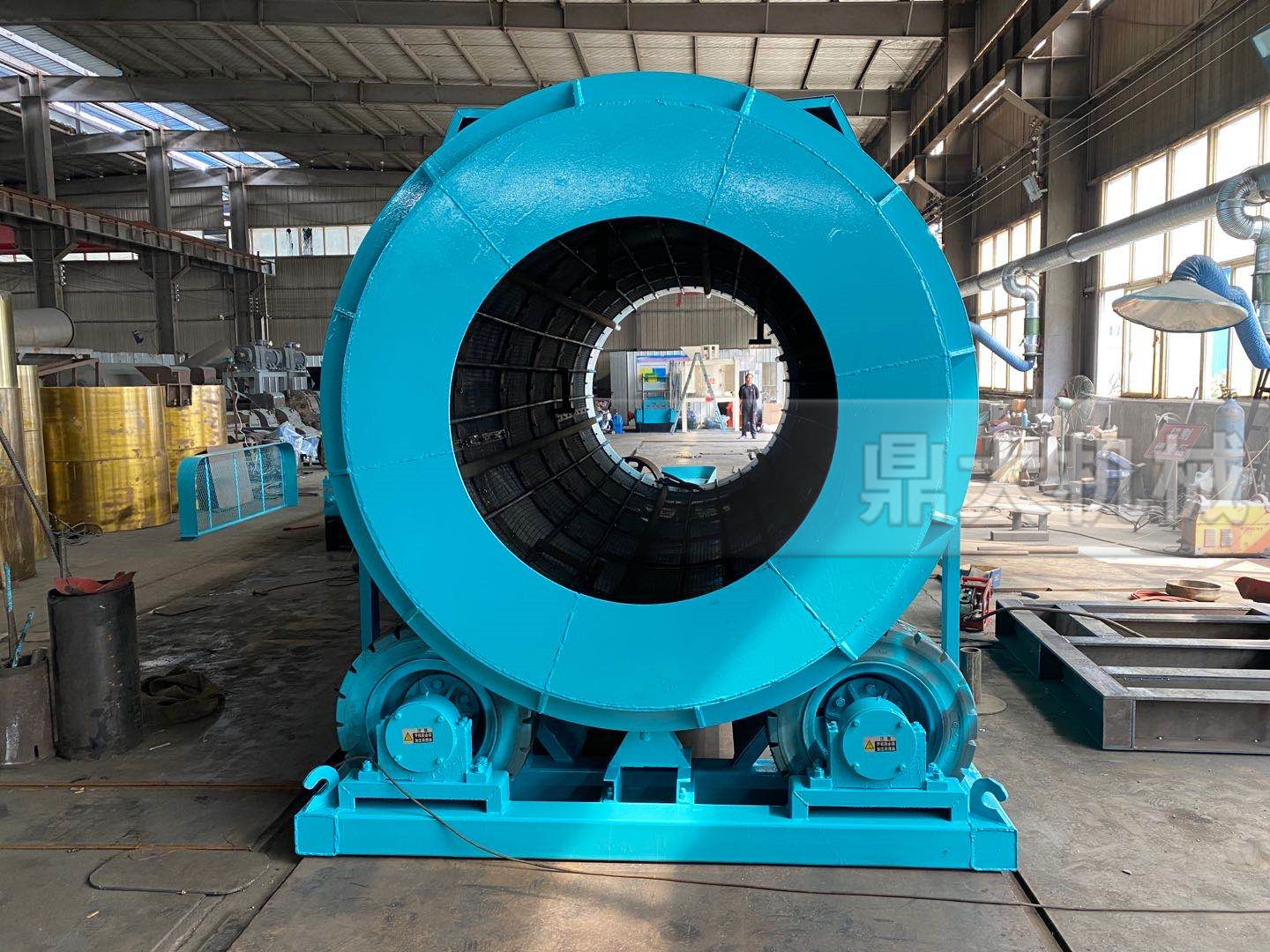

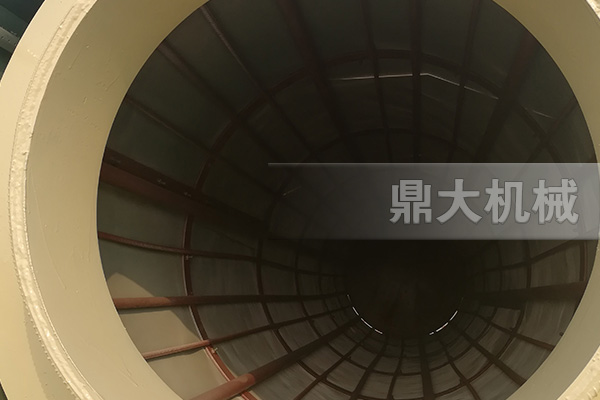

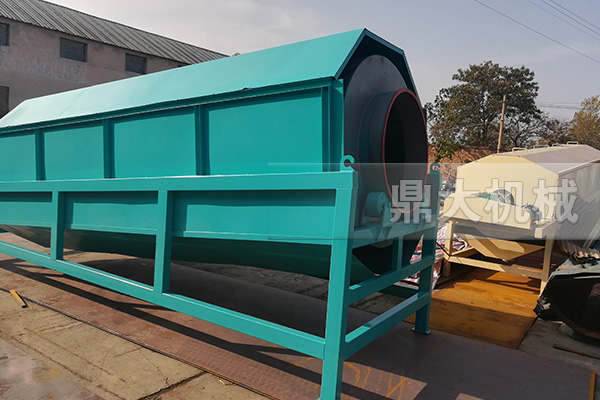

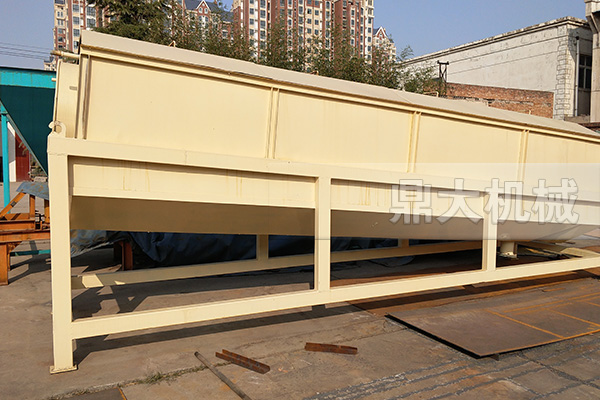

  • 无轴滚筒筛
