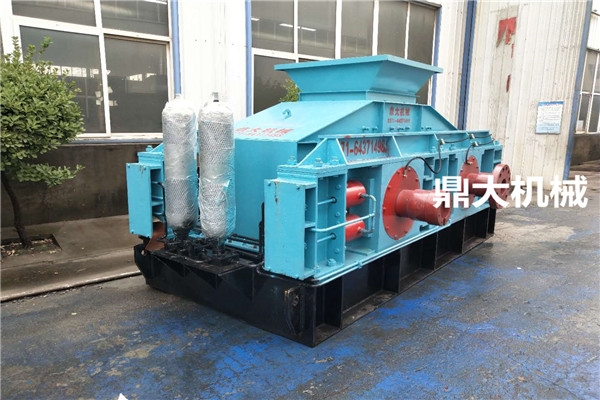

对辊制砂机也叫双辊制砂机,广泛应用于河卵石、小石子制砂、选矿、水泥、冶金、化工、建材等工业部门中等硬度以下的矿石和岩石的中碎和细碎,非常适合大型煤矿或选煤厂原煤(含煤矸石)的破碎。
【进料粒度】:<40mm
【出料粒度】:≤0-10mm
【生产能力】:2-130吨/小时
对辊制砂机主要适用于进料粒度小于40mm、成品粒度要求0-10mm的细碎作业,其出色的细碎破碎效果是任何一款破碎机都无法比拟的。在经过无数次的改造和技术革新后,对辊制砂机的破碎粒度更细,处理能力更大,并且操作简单,适用范围广,使用寿命长,出料粒度可调节,一致得到了广大顾客的认可和青睐。
2PG对辊制砂机和双齿辊破碎机的区别就是辊面是光的,没有齿。适用于煤炭、选矿、烧结矿、水泥、化工、耐火材料、硅酸盐、玻璃、磨料、陶瓷、建筑材料等工业部门中的细碎作业,适用于各种中、高等硬度(160Mpa)的矿石和岩石之用,尤其在建筑行业利用瓜米石和豆石等小型石料制砂的生产应用中,比一般破碎设备有着无法比拟的破碎效果。
1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。
2、出料粒度的调节:两辊轮之间装有丝杠限位调节装置,用丝杠来调节两个辊轮间的工作间隙,工作间隙越大,出料粒度越大,工作间隙越小,出料粒度越小。
3、驱动机构是由两个电动机,通过传动轴或三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。
4、为了安全,传动部分应根据实际情况自行安装安全罩。
液压对辊制砂机结构视频介绍

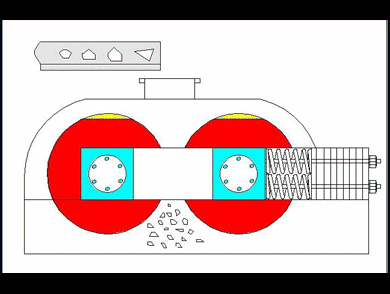

当物料进入机器的破碎腔以后,物料受到转动辊轴的啮力作用,使物料被逼通过两辊之间,同时受到辊轴的挤轧和剪磨,物料即开始碎裂,碎裂后的小颗粒沿着辊子旋转的切线,通过两辊轴的间隙,向机器下方抛出,超过间隙的大颗粒物料,继续被破碎成小颗粒排出。
两辊轮之间装有楔形或垫片调节装置,楔形装置的端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。
对辊破碎机辊皮更换步骤视频
1、可根据物料的大小和硬度对机型进行设计;
2、活动辊和固定辊与动力全部采用硬连接即联轴器连接,活动辊并采用了万向节技术,避免皮带打滑;
3、采用大型液压辊压机的锥焊技术,补焊一次可生产8万吨以上, 整机年维修费不超过2000元;
4、电耗是锤式破碎机的二分之一;
5、遇有过硬或不可破碎物时,辊子可凭弹簧的作用自动退让,从而保护机器不受损坏;
6、调节辊子间隙,可控制出料粒度,从而改变台时产量。
1、入料颗粒严格按规定要求,禁止大于规定物料进入制砂机,否则,会引起叶轮的不平衡及叶轮过分磨损,基至造成堵塞叶轮通 道及中心入料管,使制砂机不能正常工作,发现过大块入料应及时排除。
2、新型制砂机与输送设备的启动顺序为:排料→制砂机→给料,制砂机必须空载启动,待制砂机运转正常后方可给料.停机顺序与开机顺序相反。
3、给料力求连续均匀。
4、排料设备停动时,应及时停止给料,否则,会造成压死叶轮,烧毁电动机. 机器的润滑润滑为干油润滑方式,采用美孚车用润脂特,加入量为轴承空腔的1/2-2/3,制砂机每工作一班时,添加适量润滑脂. 制砂机运转过程中,不得有剧烈振动和异常噪声,否则,应停车检查。
规格型号
|
进料粒度
(mm) |
出料粒度
(mm) |
生产能力
(t/h) |
电机功率
(kw) |
重 量
(t) |
外形尺寸
长宽高(mm) |
2PG400×250
|
<35
|
≤2-8
|
2-10
|
2×5.5
|
1.3
|
2150×980×800
|
2PG400×400
|
<35
|
≤2-8
|
5-12
|
2×7.5
|
2.3
|
2360×1100×800
|
2PG610×400
|
<65
|
≤2-20
|
5-20
|
2×15
|
3.9
|
3510×1420×1030
|
2PG750×500
|
<75
|
≤2-25
|
10-40
|
2×18.5
|
9.5
|
4210×1630×1260
|
2PG800×600
|
<80
|
≤2-25
|
12-45
|
2×22
|
10.8
|
4505×1780×1320
|
2PG1000×800
|
<100
|
≤3-30
|
20-65
|
2×30
|
14.9
|
5310×2175×1595
|
2PG1200×800
|
<120
|
≤3-35
|
35-80
|
2×37
|
25.5
|
6290×2270×1870
|
2PG1200×1000
|
<120
|
≤3-35
|
40-90
|
2×45
|
30
|
6290×2470×1870
|
2PG1500×800
|
<130
|
≤3-45
|
50-120
|
2×75
|
33.7
|
7460×2410×2290
|
2PG1600×1000
|
<150
|
≤3-50
|
60-140
|
2×90
|
41.2
|
8220×2680×2475
|
对辊制砂机生产现场视频(观看更多物料视频请进视频中心)
可根据不同原料及要求加工定制相应机型。
